積極作用
1）正確的吹入保護(hù)氣體會有效保護(hù)焊縫熔池減少甚至避免被氧化；
2）正確的吹入保護(hù)氣體可以有效減小焊接過程中產(chǎn)生的飛濺；
3）正確的吹入保護(hù)氣體可以促使焊縫熔池凝固時均勻鋪展，使得焊縫成型均勻美觀；
4）正確的吹入保護(hù)氣體可以有效減小金屬蒸汽羽或者等離子云對激光的屏蔽作用，增大激光的有效利用率；
5）正確的吹入保護(hù)氣體可以有效減少焊縫氣孔。
只要氣體種類、氣體流量、吹入方式選擇正確，完全可以獲得理想的效果。不正確的保護(hù)氣體使用方式也會給焊接帶來不利的影響。
不利影響
1不正確的吹入保護(hù)氣體可能會導(dǎo)致焊縫變差：
2選擇錯誤的氣體種類可能會導(dǎo)致焊縫產(chǎn)生裂紋，也可能會導(dǎo)致焊縫力學(xué)性能降低；
3選擇錯誤的氣體吹入流量可能會導(dǎo)致焊縫氧化更嚴(yán)重（無論是流量過大還是過?。部赡軐?dǎo)致焊縫熔池金屬被外力干擾嚴(yán)重造成焊縫塌陷或者成型不均勻；
4選擇錯誤的氣體吹入方式會導(dǎo)致焊縫達(dá)不到保護(hù)效果甚至基本無保護(hù)效果或者對焊縫成型產(chǎn)生消極影響；
5吹入保護(hù)氣體會對焊縫熔深產(chǎn)生一定影響，尤其的是薄板焊接時，會減小焊縫熔深。
保護(hù)氣體的種類
常用的激光焊接保護(hù)氣體主要有N2、Ar、He，其物化性質(zhì)各有差異，也因此對焊縫的作用效果也各不相同。
1氮氣N2
N2的電離能適中，比Ar的高，比He的低，在激光作用下電離程度一般，可以較好的減小等離子體云的形成，從而增大激光的有效利用率。氮在一定溫度下可以與鋁合金、碳鋼發(fā)生化學(xué)反應(yīng)，產(chǎn)生氮化物，會提高焊縫脆性，微信公眾號:焊接人，韌性降低，對焊縫接頭的力學(xué)性能會產(chǎn)生較大的不利影響，所以不建議使用氮氣對鋁合金和碳鋼焊縫進(jìn)行保護(hù)。
而氮與不銹鋼發(fā)生化學(xué)反應(yīng)產(chǎn)生的氮化物可以提高焊縫接頭的強度，會有利于焊縫的力學(xué)性能提高，所以在焊接不銹鋼時可以使用氮氣作為保護(hù)氣體。
2氬氣Ar
Ar的電離能相對最低，在激光作用下電離程度較高，不利于控制等離子體云的形成，會對激光的有效利用率產(chǎn)生一定的影響，但是Ar活性非常低，很難與常見金屬發(fā)生化學(xué)反應(yīng)，而且Ar成本不高，除此之外，Ar的密度較大，有利于下沉至焊縫熔池上方，可以更好的保護(hù)焊縫熔池，因此可以作為常規(guī)保護(hù)氣體使用。
3氦氣He
He的電離能最高，在激光作用下電離程度很低，可以很好的控制等離子體云的形成，激光可以很好的作用于金屬，微信公眾號:微焊工，而且He活性非常低，基本不與金屬發(fā)生化學(xué)反應(yīng)，是很好的焊縫保護(hù)氣體，但是He的成本太高，一般大批量生產(chǎn)型產(chǎn)品不會使用該氣體，He一般用于科學(xué)研究或者附加值非常高的產(chǎn)品。
保護(hù)氣體的吹入方式
保護(hù)氣體的吹入方式目前主要有兩種：一種是旁軸側(cè)吹保護(hù)氣體；另一種是同軸保護(hù)氣體。

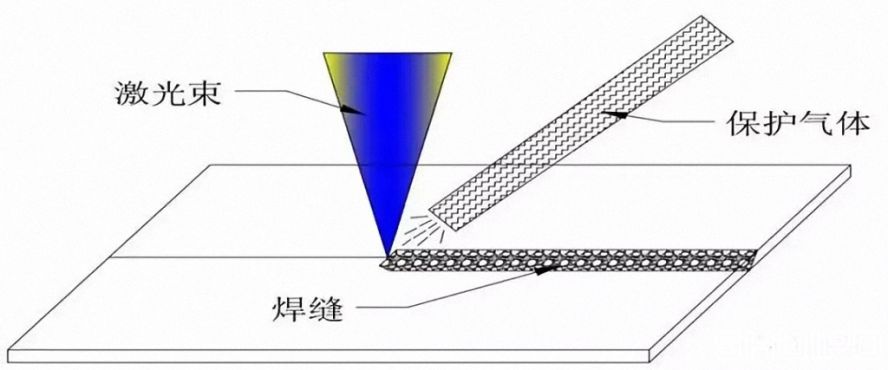

旁軸側(cè)吹保護(hù)氣體
同軸保護(hù)氣體
兩種吹入方式具體該怎么選擇是多方面綜合考慮的，一般情況下建議采用側(cè)吹保護(hù)氣體的方式。
